Detalhes do produto:
Condições de Pagamento e Envio:
|
| tensão: | 220V | Potência: | 1.5-2KW |
|---|---|---|---|
| Velocidade: | 15 r/min | Garantia: | 1 ano |
| Escala de trabalho: | 80-230mm; 3" - 8" | Material de corte: | carbono, inoxidável, liga |
| Tipo de condução: | Pneumático | ||
| Realçar: | corte do tubo e máquina de chanfradura,Máquina rachada do quadro |
||

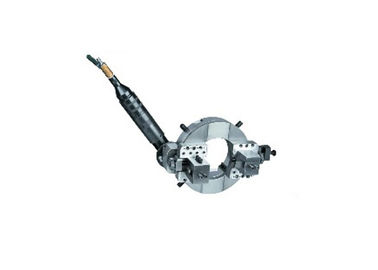

Do corte pneumático oval da tubulação da precisão tensão de chanfradura do peso leve 220 da máquina
Descrição da produção:
A máquina da série é ideal para todos os tipos de corte da tubulação, de chanfradura e de preparação da extremidade.
O projeto rachado do quadro permite que a máquina rache ao meio no quadro e monte ao redor
o OD da em-linha tubulação ou encaixes para o aperto forte, estável.
O equipamento executa a em-linha corte ou corte/chanfro simultâneos da precisão, único ponto, rebaixamento e
operações enfrentando da flange, assim como preparação da extremidade da solda na tubulação em aberto.
| Modelo | Escala de trabalho (ID-OD) | Espessura de parede | Velocidade de rotação | Pressão de ar | Consumo do ar | |
| OCP-89 | Φ25-89 | 3/4" - 3" | ≤35 | 50r/min | 0.6MPa | 1500 L/MIN |
| OCP-159 | Φ50-159 | 2" - 5" | ≤35 | 21r/min | 0.6MPa | 1500 L/MIN |
| OCP-168 | Φ50-168 | 2" - 6" | ≤35 | 21r/min | 0.6MPa | 1500 L/MIN |
| OCP-230 | Φ80-230 | 3" - 8" | ≤35 | 20r/min | 0.6MPa | 1500 L/MIN |
| OCP-275 | Φ125-275 | 5" - 10" | ≤35 | 20r/min | 0.6MPa | 1500 L/MIN |
| OCP-305 | Φ150-305 | 6" - 10" | ≤35 | 18r/min | 0.6MPa | 1500 L/MIN |
| OCP-325 | Φ168-325 | 6" - 12" | ≤35 | 16r/min | 0.6MPa | 1500 L/MIN |
| OCP-377 | Φ219-377 | 8" - 14" | ≤35 | 13r/min | 0.6MPa | 1500 L/MIN |
| OCP-426 | Φ273-426 | 10" - 16" | ≤35 | 12r/min | 0.7MPa | 1800 L/MIN |
| OCP-457 | Φ300-457 | 12" - 18" | ≤35 | 12r/min | 0.7MPa | 1800 L/MIN |
| OCP-508 | Φ355-508 | 14" - 20" | ≤35 | 12r/min | 0.7MPa | 1800 L/MIN |
| OCP-560 | Φ400-506 | 16" - 22" | ≤35 | 12r/min | 0.7MPa | 1800 L/MIN |
| OCP-610 | Φ457-610 | 18" - 24" | ≤35 | 11r/min | 0.7MPa | 1800 L/MIN |
| OCP-630 | Φ480-630 | 20" - 24" | ≤35 | 11r/min | 0.7MPa | 1800 L/MIN |
| OCP-660 | Φ508-660 | 20" - 26" | ≤35 | 11r/min | 0.7MPa | 1800 L/MIN |
| OCP-715 | Φ560-715 | 22" - 28" | ≤35 | 11r/min | 0.7MPa | 1800 L/MIN |
| OCP-762 | Φ600-762 | 24" - 30" | ≤35 | 11r/min | 0.8MPa | 2000 L/MIN |
| OCP-830 | Φ660-813 | 26" - 32" | ≤35 | 10r/min | 0.8MPa | 2000 L/MIN |
| OCP-914 | Φ762-914 | 30" - 36" | ≤35 | 10r/min | 0.8MPa | 2000 L/MIN |
| OCP-1066 | Φ914-1066 | 36" - 42" | ≤35 | 9r/min | 0.8MPa | 2000 L/MIN |
| OCP-1230 | Φ1066-1230 | 42" - 48" | ≤35 | 8r/min | 0.8MPa | 2000 L/MIN |
Características principais:
1. O corte frio e a chanfradura melhoram a segurança.
2. Corte e chanfradura simultânea.
3. Quadro rachado: fácil montado no encanamento.
4. As ferramentas alimentam automaticamente.
5. Jejua, a precisão, chanfrando no local.
6. Afastamento axial e radial mínimo.
7. Peso leve e design compacto.
8. Instalação & operação fáceis.
9. tubulação fazendo à máquina da pesado-parede de 3/4" até 56.
10. Meça o tamanho da tubulação a ser feita à máquina, selecione o bloco do inchamento de acordo com o bloco do inchamento
o diagrama, instala-o no bloco da cunha, aperta o parafuso, certifica-se que está seguro e fraco.
11. De acordo com as exigências de processamento, selecione a tabela da ferramenta no ângulo apropriado da ferramenta,
instalado no cortador da máquina, aperte o parafuso, ferramenta fixa.
12. Gire a roda de mão da alimentação para estender o eixo da alimentação.
13. Faça a máquina que aperta o mecanismo no tubo, a cabeça de cortador e a superfície da tubulação deve ser deixada
bastante alimentam o espaço.
14. Gire a roda de mão e ajuste a posição da máquina para assegurar-se de que a máquina alimente o eixo
coaxial com o centro do tubo. Aperte a porca na roda de mão com uma chave.
15. Ligue o motor, gire o volante da alimentação, a lâmina é em contato com a parede da tubulação, e o sulco.
16. Após ter terminado fazer à máquina, primeiramente retire a ferramenta, a seguir libere o mecanismo de aperto, removem
máquina do tubo.
Peças sobresselentes: Ferramenta
Especificações técnicas:
| Modelo | escala de trabalho (ID-OD) | espessura de parede | velocidade de rotação |
| OCP-230 |
Φ80-230 (3" - 8") |
≤30mm |
15 r/min |
