Tecnologia mecânica Co. de Zhejiang Wellnit, Ltd
Aderido à satisfação do cliente como o objetivo, a abrir caminho a inovação como a força motriz, à honestidade e ao merecimento da confiança como o princípio, à qualidade e ao preço baixo como a perseguição!
Detalhes do produto:
Condições de Pagamento e Envio:
|
conduzido: | hidráulico conduzido | Espessura de parede: | ≤30mm |
---|---|---|---|
Materiais: | Aço | Ângulo chanfrado padrão: | 0°, 30°, 37.5° |
Escala de trabalho: | 26" - 32" (660-813mm) | tamanho do pacote: | 1150*1150*330mm |
Refrigeração: | Líquido refrigerando | Alimentação: | Automático |
Realçar: | equipamento da tubulação do corte frio,ferramentas de corte industriais da tubulação |

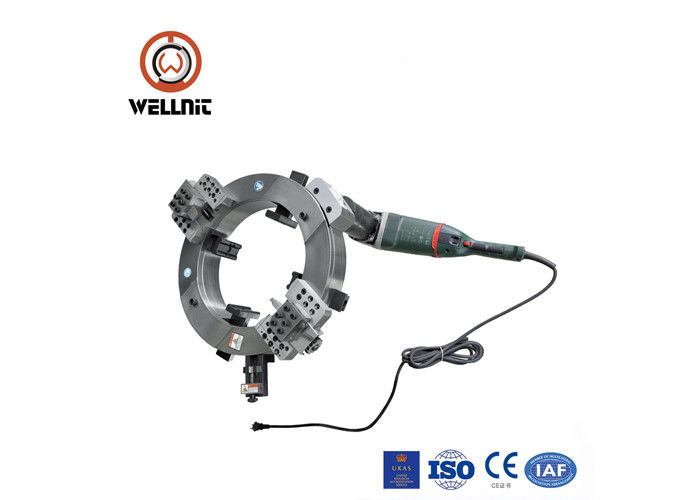

Máquina de chanfradura da tubulação de aço inoxidável hidráulica do ângulo chanfrado para a construção de navio
Descrição da produção:
A máquina da série é ideal para todos os tipos de corte da tubulação, de chanfradura e de preparação da extremidade.
O projeto rachado do quadro permite que a máquina rache ao meio no quadro e monte ao redor
o OD da em-linha tubulação ou encaixes para o aperto forte, estável.
O equipamento executa a em-linha corte ou corte/chanfro simultâneos da precisão, único ponto,
operações enfrentando do rebaixamento e da flange, assim como preparação da extremidade da solda na tubulação em aberto,
Variando de 2" a 48" O.D. (DN50-1200), na maioria espessuras de parede e de material.
Aplicação:
Central elétrica.
Arquivo do óleo & do gás.
Central nuclear.
Fábrica de tratamento & fabricação.
Construção & reparo de navio.
Características principais:
1. O corte frio e a chanfradura melhoram a segurança.
2. Corte e chanfradura simultânea.
3. Quadro rachado: fácil montado no encanamento.
4. alimentação deatuação das ferramentas.
5. Jejua, a precisão, chanfradura in situ.
6. Afastamento axial e radial mínimo.
7. Peso leve e design compacto.
8. Fácil instale & operação.
9. Pneumático ou bonde ou hidráulico conduzido.
10. A pesado-parede fazendo à máquina conduz de 2" até 48".
Especificações técnicas:
Modelo | escala de trabalho (ID-OD) | espessura de parede | velocidade de rotação |
OCH-830 |
Φ660-813 (26" - 32") |
≤30mm |
10 r/min |
Nota: A máquina não padronizada está disponível de acordo com a exigência de clientes.
Especificação:
Exigência do ar: 1500L-3000L /Min @0.6/0.7Mpa
Exigência hidráulica: 2-60L pelo minuto 12.5Mpa
Opções da movimentação: Pneumático, hidráulico, e bonde
Exigência elétrica: 220-240V 1PH 50/60HZ
Taxa de alimentação: 0.08mm fixos pelo círculo
Guia da ordem:
Antes que você nos coloque a ordem, deixe-nos por favor conhecer a seguinte informação:
1. Escolha o modelo apropriado.
2. Confirme a fonte de energia elétrica (tensão, frequência e fase).
3. Confirme o anjo de chanfradura necessário.
4. Confirme a junção da soldadura exigida (U, V, V dobro ou preparação composta).
5. Recomende seu material da tubulação (aço carbono, de aço inoxidável ou outro).
6. Outras procuras do special sobre a máquina.
- As peças sobresselentes exigidas.
- Se a espessura de parede da tubulação mais de 30mm, nos informa adiantado (importante).
16 modelos, escala de trabalho para a tubulação OD 1" - 48"
O modelo não padronizado pode ser personalizado
estilo Para fora-montado, apertando pelas maxilas multipontos.
Tecnologia de quadro rachada, fácil instalar no encanamento.
O corte frio e a chanfradura, não influenciam o material da tubulação.
Auto alimentação, corte e chanfradura no um tempo, eficaz na redução de custos.
Variedade de forma de chanfradura: “U”, “V”, “Y”, J”, “V dobro”, chanfros compostos.
O anel estacionário é de aço; o anel da rotação é de alumínio, e aço opcional
O controle bonde, pneumático, numérico e as opções hidráulicas da movimentação estão disponíveis.
Diversas opções diferentes da movimentação estão disponíveis à melhor posição, o motor para uma aplicação fazendo à máquina específica.
Pode ser equipada uma vasta gama de acessórios para aumentar o desempenho e expandi-lo
Capacidade
Tubulação eliminada
Chanfradura do fim de tubulação
Enfrentar da tubulação
Corte e chanfradura
Chanfradura composta
Perfuração contrária
Enfrentar da flange
Sulco
