Tecnologia mecânica Co. de Zhejiang Wellnit, Ltd
Aderido à satisfação do cliente como o objetivo, a abrir caminho a inovação como a força motriz, à honestidade e ao merecimento da confiança como o princípio, à qualidade e ao preço baixo como a perseguição!
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
| tensão: | 220V | Potência: | 1.5-2KW |
|---|---|---|---|
| Velocidade: | 12 r/min | Garantia: | 1 ano |
| Escala de trabalho: | 355-508mm; 14" - 20" | Material de corte: | carbono, inoxidável, liga |
| Tipo de condução: | Hidráulica | ||
| Realçar: | equipamento da tubulação do corte frio,máquina de corte rachada da tubulação do quadro |
||

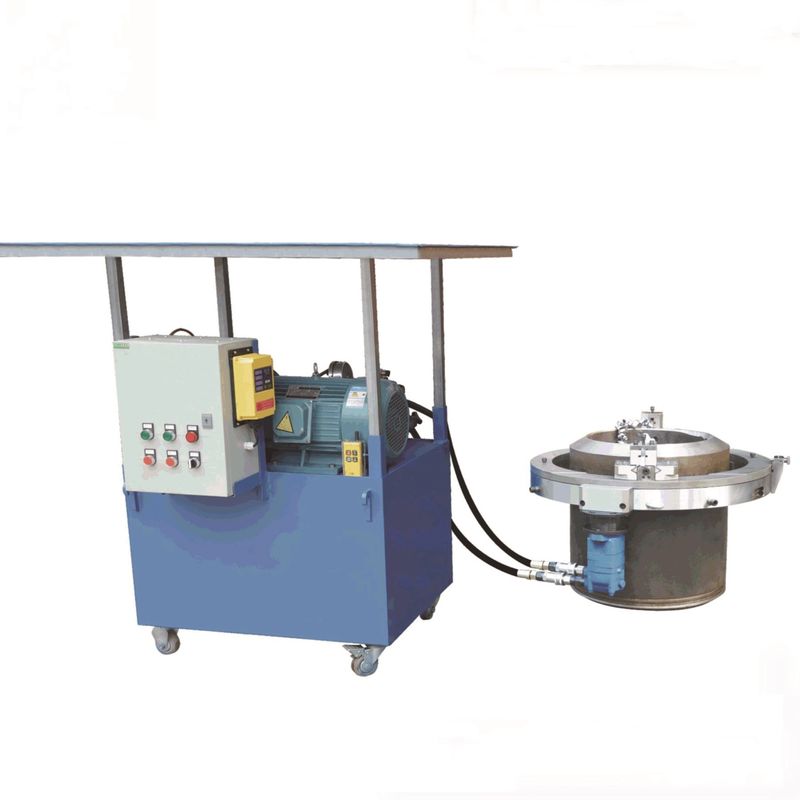

Cortador de tubulação axial mínimo e do corte conduzido de Beveler equipamento hidráulico, frio
Descrição da produção:
A máquina da série é ideal para todos os tipos de corte da tubulação, de chanfradura e de preparação da extremidade.
O projeto rachado do quadro permite que a máquina rache ao meio no quadro e monte ao redor
o OD da em-linha tubulação ou encaixes para o aperto forte, estável.
O equipamento executa a em-linha corte ou corte/chanfro simultâneos da precisão, único ponto, rebaixamento e
operações enfrentando da flange, assim como preparação da extremidade da solda na tubulação em aberto.
| Modelo | Escala de trabalho (ID-OD) | Espessura de parede | Velocidade de rotação | Pressão de ar | Consumo do ar | |
| OCP-89 | Φ25-89 | 3/4" - 3" | ≤35 | 50r/min | 0.6MPa | 1500 L/MIN |
| OCP-159 | Φ50-159 | 2" - 5" | ≤35 | 21r/min | 0.6MPa | 1500 L/MIN |
| OCP-168 | Φ50-168 | 2" - 6" | ≤35 | 21r/min | 0.6MPa | 1500 L/MIN |
| OCP-230 | Φ80-230 | 3" - 8" | ≤35 | 20r/min | 0.6MPa | 1500 L/MIN |
| OCP-275 | Φ125-275 | 5" - 10" | ≤35 | 20r/min | 0.6MPa | 1500 L/MIN |
| OCP-305 | Φ150-305 | 6" - 10" | ≤35 | 18r/min | 0.6MPa | 1500 L/MIN |
| OCP-325 | Φ168-325 | 6" - 12" | ≤35 | 16r/min | 0.6MPa | 1500 L/MIN |
| OCP-377 | Φ219-377 | 8" - 14" | ≤35 | 13r/min | 0.6MPa | 1500 L/MIN |
| OCP-426 | Φ273-426 | 10" - 16" | ≤35 | 12r/min | 0.7MPa | 1800 L/MIN |
| OCP-457 | Φ300-457 | 12" - 18" | ≤35 | 12r/min | 0.7MPa | 1800 L/MIN |
| OCP-508 | Φ355-508 | 14" - 20" | ≤35 | 12r/min | 0.7MPa | 1800 L/MIN |
| OCP-560 | Φ400-506 | 16" - 22" | ≤35 | 12r/min | 0.7MPa | 1800 L/MIN |
| OCP-610 | Φ457-610 | 18" - 24" | ≤35 | 11r/min | 0.7MPa | 1800 L/MIN |
| OCP-630 | Φ480-630 | 20" - 24" | ≤35 | 11r/min | 0.7MPa | 1800 L/MIN |
| OCP-660 | Φ508-660 | 20" - 26" | ≤35 | 11r/min | 0.7MPa | 1800 L/MIN |
| OCP-715 | Φ560-715 | 22" - 28" | ≤35 | 11r/min | 0.7MPa | 1800 L/MIN |
| OCP-762 | Φ600-762 | 24" - 30" | ≤35 | 11r/min | 0.8MPa | 2000 L/MIN |
| OCP-830 | Φ660-813 | 26" - 32" | ≤35 | 10r/min | 0.8MPa | 2000 L/MIN |
| OCP-914 | Φ762-914 | 30" - 36" | ≤35 | 10r/min | 0.8MPa | 2000 L/MIN |
| OCP-1066 | Φ914-1066 | 36" - 42" | ≤35 | 9r/min | 0.8MPa | 2000 L/MIN |
| OCP-1230 | Φ1066-1230 | 42" - 48" | ≤35 | 8r/min | 0.8MPa | 2000 L/MIN |
16 modelos, escala de trabalho para a tubulação OD 1" - 48".
O modelo não padronizado pode ser personalizado.
estilo Para fora-montado, apertando pelas maxilas multipontos.
Tecnologia de quadro rachada, fácil instalar no encanamento.
O corte frio e a chanfradura, não influenciam o material da tubulação.
Auto alimentação, corte e chanfradura no um tempo, eficaz na redução de custos.
Variedade de forma de chanfradura: “U”, “V”, “Y”, J”, “V dobro”, chanfros compostos.
O anel estacionário é de aço; o anel da rotação é de alumínio, e aço opcional.
O controle bonde, pneumático, numérico e as opções hidráulicas da movimentação estão disponíveis.
Diversas opções diferentes da movimentação estão disponíveis à melhor posição, o motor para uma aplicação fazendo à máquina específica.
Pode ser equipada uma vasta gama de acessórios para aumentar o desempenho e expandi-lo
Capacidade
Tubulação eliminada
Chanfradura do fim de tubulação
Enfrentar da tubulação
Corte e chanfradura
Chanfradura composta
Perfuração contrária
Enfrentar da flange
Sulco
Características principais:
1. O corte frio e a chanfradura melhoram a segurança.
2. Corte e chanfradura simultânea.
3. Quadro rachado: fácil montado no encanamento.
4. As ferramentas alimentam automaticamente.
5. Jejua, a precisão, chanfrando no local.
6. Afastamento axial e radial mínimo.
7. Peso leve e design compacto.
8. Instalação & operação fáceis.
9. tubulação fazendo à máquina da pesado-parede de 3/4" até 56.
Especificações técnicas:
| Modelo | escala de trabalho (ID-OD) | espessura de parede | velocidade de rotação |
| OCH-508 |
Φ355-508 (14" - 20") |
≤30mm |
12 r/min |
Nota: A máquina não padronizada está disponível de acordo com a exigência de clientes.
Hidráulico
Movimentação poderosa, eficiência elevada
Desempenho estável, de baixo nível de ruído, antiexplosão
Ideal para a espessura de parede pesada & a grande tubulação do tamanho
Exigência hidráulica: 28-50L/min @13Mpa
Exigência elétrica: 380V 3PH 50/60Hz
Pressão avaliado: 13MPa
Fluxo avaliado: 28L/min
Máximo Torque: 380NM
