Chave de torque hidráulica Handheld das ferramentas da liga de 1 polegada com o braço da reação 360°

Chave de torque hidráulica Handheld das ferramentas da liga de 1 polegada com o braço da reação 360°





Princípio de chave hidráulica



A chave de torque hidráulica é composta de uma cabeça de trabalho, uma bomba hidráulica elétrica, um dobro altamente



tubulação de óleo da pressão e uma luva de grande resistência. A fonte de energia é transmitida ao torque hidráulico



chave pela bomba hidráulica elétrica através da tubulação de alta pressão dobro. Mais especificamente,



a pressão é gerada pelo motor do motor dentro da bomba hidráulica elétrica após começar, e



o óleo hidráulico é transmitido à chave de torque hidráulica com o meio da tubulação, então a haste de pistão



da chave de torque hidráulica é empurrado para a frente e a haste de pistão é empurrada pela haste de pistão.



a roda de catraca conduzida pela parte dianteira da chave inglesa conduz a roda de catraca para conduzir o eixo da movimentação a



termine o trabalho pre de aperto do parafuso.







Características do produto



Projeto integrado do corpo de I. Patente, mais resistente e durável



II. projeto do mecanismo do Giratório-retorno, mecanismo do nunca-doce.



III. operação Mão-livre, fazendo ao uso mais segurança.



IV. o raio magro do nariz e a conexão da mangueira do giro 360°×180° permitem um posicionamento mais fácil



    no espaço limitado.



Repetibilidade de V. Alto, com accuracy±3%



VI. o braço 360°reaction, faz a chave obter melhor de apoio



VII. Pressão de funcionamento padrão: 700par.





Modelo	Torque	Tamanho do parafuso	Peso	Movimentação quadrada
SHTW-1	183-1837	16-36	2	3/4"
SHTW-3	451-4512	22-48	4	1"
SHTW-5	752-7528	27-56	7	1-1/2”
SHTW-8	1078-10780	30-64	9,1	1-1/2”
SHTW-10	1551-15516	36-72	13,1	1-1/2”
SHTW-15	2063-20627	39-80	21	2-1/2”
SHTW-20	2666-26664	42-90	25	2-1/2”
SHTW-25	3472-34725	48-100	31	2-1/2”
SHTW-35	4866-48666	64-120	45	2-1/2”





Parâmetro da máquina



Modelo	Torque N.m	Tamanho M do parafuso	Peso quilograma	Movimentação quadrada
SHTW-3	451-4512	22-48	4	1"





L1	L2	H1	H2	H3	H4	R1	R2
169	242	68	95	127	176,5	34	134



Conduza a chave de torque hidráulica é conduzido pelo eixo da movimentação para conseguir as especificações correspondentes de



a porca da luva queaperta, contanto que a escala do torque reservar, de acordo com a substituição do



luva de grande resistência correspondente às especificações diferentes completas dos parafusos, para um universal hidráulico



chave, uma vasta gama de aplicações.



A chave de torque hidráulica é amplamente utilizada na engenharia do navio, indústria petroquímica, energias eólicas,



energias hidráulicas, thermoelectricity, mineração, maquinaria, planta de aço, borracha, encanamento e outras indústrias no



construção, manutenção, reparo da emergência, chave de torque hidráulica para a instalação e



a desmontagem de grandes especificações dos parafusos é uma ferramenta mais importante; O dispositivo é insubstituível, não somente



conveniente usar-se, mas igualmente fornece um torque muito exato, precisão da repetição do torque de aproximadamente 3%.

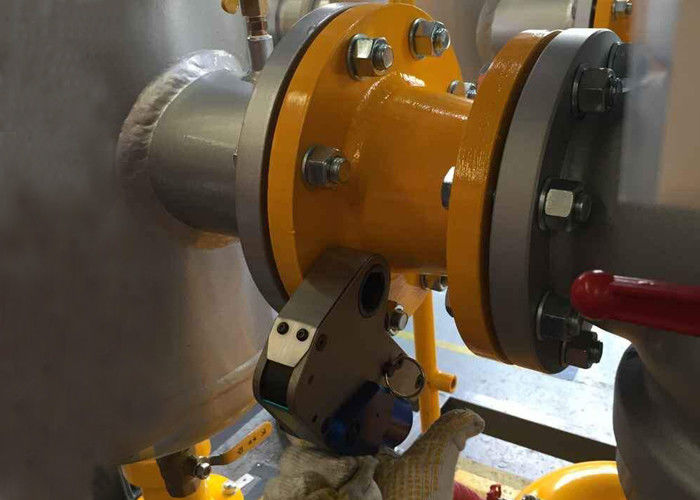

Imagem do processo real
